□產品介紹
      膜片壓力表適用于有一定腐蝕性非凝固或非結晶的各種流體介質的壓力和負壓耐腐蝕性取決于膜片材料。

□結構原理
      儀表有測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和度盤）和外殼（包括表殼和表罩）等組織。儀表外殼為防濺結構具有較好密性，故能保護其內部機構免受污穢侵入。
      儀表作用原理是基于彈性元件（測量系統上的膜片）變形。在被測介質的壓力作用下，迫使膜片產生相應彈性變形――位移，借助連桿組經傳動機構的傳動并予以放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。

□主要技術指標
1、精確度等級：2.5
2、使用環境條件：－40－700C,相對濕度不大于90%
3、溫度影響：使用溫度偏離20±50C時，其溫度附加誤差不大于0.04%/0C
4、工作環境：垂直安裝。
5、外殼防護等級：IP64

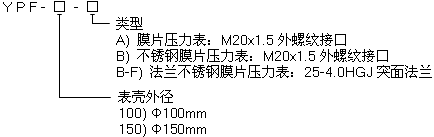

□型號表示

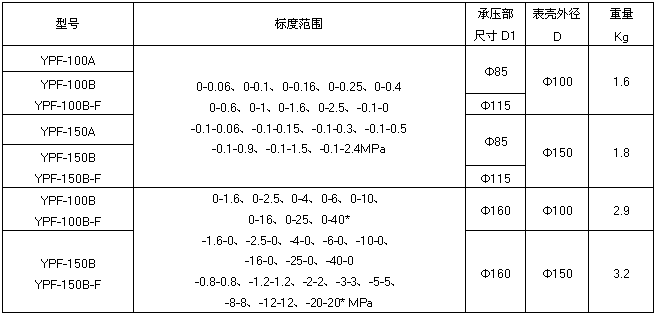

●標度范圍、外形尺寸及重量

*0-40、-40-0、±20 Mpa規格承壓部尺寸D1為Φ85

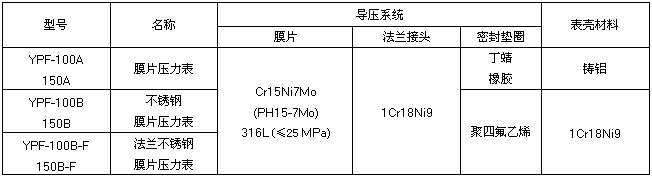

●導壓系統及外殼等主要零件的材質

□外形尺寸
YPF-100 150 A/B
YPF-100 150 B-F
