 一、簡 介

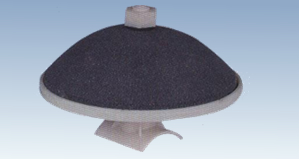

污水的生化處理是一種既經濟又有效的處理方 一是水中要有充足的溶解氧，長期以來，我國大多數 采用傳統的大氣泡充氧曝氣設備，如雙螺旋、表曝、 穿孔管等，其氧的利用率低（約5%左右），動力消耗大，運行成本高，嚴重影響著污水處理廠的 建設和運行。為了提高曝氣充氧效率，降低運行費用，促進我國污水處理事業的發展，我廠與上 海同濟大學，中國市政工程華北設計研究院合作開發了新型微孔陶瓷曝氣器，能使空氣中的氧由 鼓風機壓縮經微孔陶瓷曝氣器均勻地擴散到水中，由于氣泡細小（氣泡直徑約3mm ，氣液相接觸 面大氧利用率高達25%，與傳統曝氣設備相比，效率提高5倍，運行能耗降低3倍 ，陶瓷微孔曝氣 器，不僅具有高效低耗的技術性能，更具有防腐蝕、耐老化、壽命長的獨特優點。是最為理想的 充氧裝置，是我國90年代建設部推廣產品。 二、適用范圍 陶瓷微孔曝氣器適用于各種生化液水處理的接觸氧化反應回氣池。 三、特點及構造 特 點： * 高效低耗，運行可靠不堵塞。 * 阻力小，充氣量大，攪動性強。 * 在鼓風系統中無須配備空氣除塵器。 * 機械強度高，耐壓強度大。 * 與通氣支管用螺紋聯接，安裝簡易方便。 構 造： 陶瓷微孔曝氣器按其結構形式分：QWB型球面微孔曝氣器及PWR型平面微孔曝氣器兩種。 仿日本微孔陶瓷曝氣管，采用純顆粒優質耐火材料，經1300℃燒制的高熔陶瓷。充分燒結強度高 迷宮狀微孔均勻充氣不堵塞。曝氣管模制體對稱噴射裝置，進行噴旋擴散，全方位均勻充氣 ，比各 類中心距曝氣器液界面更大，傳質速率更快 ，氧利用率更高，受到廣大環保專家和用戶單位贊賞， 是生化水處理更理想的充氧裝置。 曝氣管的主要技術套數： 外徑×內徑×長 70×43×350m（套總長810mm） 微孔孔徑 150、200、250、300um 氣孔率 45% 氧利用率 20-30% 曝氣量 6-10m3/h套 服務面積 1.2-2m2/h 曝氣效能 4.5-7kgO2/kh QWB型球面微孔曝氣器主要技術參數： 外徑×高度×厚度 178×55×14 耐壓強度 8KN 氣孔率 36-42% 微孔孔徑（平均） 200um 氧吸收率 16-24% 動力效率 4-6KgO2/KWh 阻力損失 30-8mmH2O 服務面積 0.3-0.75m2/個 曝氣量 3m3/個 PWB型平面微孔曝氣器主要技術參數： 外徑×高度×厚度 178×38×18 耐壓強度 375Kg 氣孔率 45% 微孔孔徑 150-200um 氧吸收率 16-25% 動力效率 4-6.5KgO2/KWh 阻力損失 100-150mmH2O 服務面積 0.3-0.75m2/個 曝氣量 3m3/個 四、曝氣系統設備的選配 1、曝氣量的選擇： 由廢水水量水質而定，每只微孔曝氣器供氣量為3m3/h，也可以按氧的吸收率15%計算（考慮污 水中充氧比清水充氧效率低），并以微孔曝氣器的服務面積0.3-0.5m2/個校核。 2. 鼓風風壓的選擇： 鼓風風壓應＞水深+阻力損失+1米水柱，其中水深3-6米，阻力失30-80毫米水柱。 3. 用戶單位提高水質，水量及處理排放要求，本廠可代為設備選擇或工程設計。 1. 管道：池底支干管采用鋼管（或塑料管）規格由設計氣量大小決定，每個分叉點以1/2〃外螺紋 短管與通氣螺桿連接。 2. 微孔曝氣器均勻布置于曝氣池底部，一般曝氣器的表面距池底為250mm或配氣管和中心線距池底 100mm，對于推流式曝氣池大多采用漸減曝氣方式 ，可分為50%，27%，23%三段布置。這種布置方式 能使系統進一步達到優化運行。 3. 安裝曝氣器時，全池內的曝氣器的表面高差不應超過30mm。 4. 安裝完成后，必須進行清水調平，通氣檢查，如有曝氣器出現漏氣應及時擰緊或更換，合格后方 可放水運行。 , |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
|
